Зона барбекю под крышей на даче:
проектируем и строим долговечный навес для мангала на дачном учестке

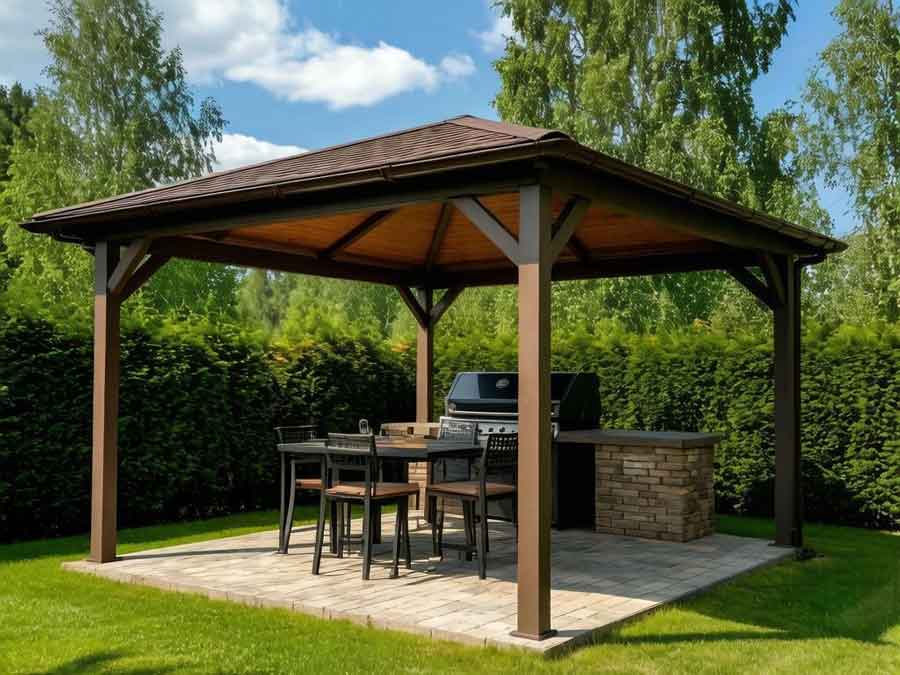

Дачный сезон в России редко обходится без шашлыков, однако погода часто вносит свои коррективы. Моросящий дождь, порывистый ветер или палящее солнце могут испортить любой пикник. Стационарный навес над очагом — это не просто защита от осадков, а полноценная инвестиция в комфорт загородной жизни. Он позволяет готовить на огне с ранней весны до глубокой осени, сохраняя мебель и сам гриль в сухости.
Чтобы постройка служила десятилетиями и была безопасной, к её созданию стоит подойти как к возведению малой архитектурной формы.
1. Архитектурные решения: интеграция в ландшафт
Перед началом работ определитесь с типом размещения:
- Автономная пергола. Отдельно стоящая конструкция посреди участка. Главное преимущество — полная пожарная безопасность по отношению к жилому дому. Такой навес можно увить виноградом или хмелем, создав тенистый зеленый кабинет.
- Пристрой (односкатный навес). Монтируется к глухой стене бани, сарая или дачного дома. Экономит бюджет на материалах и полезную площадь земли. При таком варианте стену здания необходимо защитить экраном из металла, керамогранита или фиброцементных плит на высоту жаровни.
Геометрия крыши: Свесы кровли должны выходить за границы жаровни минимум на метр. Это критически важно для защиты от «косого» дождя и предотвращения задымления зоны отдыха при боковом ветре.
2. Материалы: баланс эстетики и пожарной безопасности
Силовой каркас
Для несущих столбов в условиях снежной российской зимы требуются надежные материалы:
- Стальная профильная труба. Сечение стоек — от 80×80 мм. Металл требует пескоструйной обработки или тщательной очистки от ржавчины, грунтовки антикоррозийным составом и финишной покраски эмалью типа «3 в 1».
- Клееный конструкционный брус. Размер опор — не менее 150×150 мм для обеспечения жесткости. Дерево смотрится теплее, но обязывает владельца раз в несколько лет обновлять огнебиозащитную пропитку.
- Комбинированный вариант. Вертикали из кирпича или блоков, а стропильная система — из облегченного металла. Выглядит монументально, как южная патио.
Кровельные решения
Искры от березовых углей имеют высокую температуру, поэтому горючая кровля исключена.
- Запрещено: Поликарбонат класса "эконом" (тонкие листы плавятся), ондулин, рубероид, деревянная дранка.
- Рекомендуется: Профлист с полимерным покрытием, фальцевая кровля, металлочерепица или качественный плотный поликарбонат (от 8–10 мм) бронзового или дымчатого оттенка. Темные оттенки кровли создают более глубокое ощущение уюта и прохлады.
3. Основание: чистота и долговечность
Зона вокруг мангала подвергается экстремальным нагрузкам: жирные пятна, пролитые напитки, угольная пыль. Газон здесь быстро превратится в грязное болото. Оптимальное решение — монолитная армированная бетонная плита толщиной 10 см. Если хочется больше фактуры, поверх бетона укладывается уличный керамогранит с шероховатой поверхностью (anti-slip) на морозостойкий клей.
Опоры каркаса нельзя просто ставить на плитку. Они должны либо уходить вглубь через отверстия в покрытии и бетонироваться ниже уровня промерзания (для средней полосы РФ актуально заглубление на 1.4 метра), либо крепиться к забетонированным на этапе заливки плиты стальным шпилькам-оголовникам.
4. Дымоход и конвекция: физика комфорта
Закрытый со всех сторон павильон без вытяжки превращается в газовую камеру. Для эффективного удаления продуктов горения работают два правила:
- Закон тяги. Площадь сечения дымохода должна быть примерно в 10 раз меньше площади портала топки.
- Высота трубы. Конец трубы должен находиться выше роста самого высокого гостя, чтобы горячий воздух не опускался сверху вниз прямо на стол. Обязателен искрогаситель (металлическая сетка на оголовке), если рядом есть деревья.
Если используется классический открытый мангал, достаточно оставить одну сторону навеса полностью открытой по направлению господствующих ветров.
5. Мастер-класс: сборка современного металлического навеса своими руками
Рассмотрим процесс создания лаконичной конструкции размером 5 на 4 метра с односкатной крышей из профнастила.
Шаг 1. Земляные работы и монтаж закладных Размечаем периметр. Садовым буром делаем лунки диаметром 200 мм. На дно каждой засыпаем и трамбуем песчано-гравийную смесь (ПГС). Устанавливаем отрезки квадратной трубы (футштоки), выставляем их нивелиром в один уровень и заполняем внутреннюю полость жидким бетоном. Это позволит в будущем снимать весь металлокаркас на зиму, если возникнет такая необходимость.
Шаг 2. Сборка пространственной фермы После набора прочности бетоном (72 часа) монтируем вертикальные стойки на анкеры. Соединяем их верхней обвязкой. Стропила выполняем в виде треугольных ферм из тонкостенной трубы (например, 40×20 мм). Использование ферм вместо простых балок позволяет перекрыть большой пролет без провисания и сэкономить на весе металла.
Шаг 3. Гидроизоляция узла примыкания Если навес примыкает к дому, место стыка кровли со стеной — самое уязвимое. Используется краевая планка с капельником и полиуретановый герметик, стойкий к ультрафиолету.
Шаг 4. Укладка покрытия Листы профнастила поднимаются наверх. Крепление производится кровельными саморезами с EPDM-прокладкой (резиновым уплотнителем) строго в нижнюю волну листа. Перехлест листов делается на одну гофру. Резать металл рекомендуется ножницами по металлу, а не болгаркой, чтобы не выжечь защитное покрытие цинка и полимера (иначе край заржавеет в первый же год).
Шаг 5. Обустройство очага Внутри контура выкладывается П-образная столешница из печного кирпича марки М-200 на глиняную смесь. Внутри устанавливается чугунная вставка мангала. Такая конфигурация позволяет повару иметь всё необходимое под рукой, не бегая к дачному домику за каждым пучком зелени.
Чего избегать при строительстве
- Использования OSB-плит под мягкой кровлей без вентиляционных зазоров (плиты разбухнут от конденсата).
- Жесткого крепления поликарбоната «наглухо». Всегда оставляйте тепловые зазоры, иначе лист пойдет волнами после первого летнего зноя.
- Размещения деревянных лавок вплотную к горячей трубе дымохода. Необходимо выдерживать безопасную дистанцию согласно СНиП или использовать теплоизоляционные кожухи на трубах.
Продуманный навес становится естественным центром притяжения семьи. Дополните его контурной светодиодной подсветкой нижнего яруса, парой уличных бра с теплым светом, и ваша дача получит лучшую комнату, где стен всего три, а четвертая — это вид на сад.
