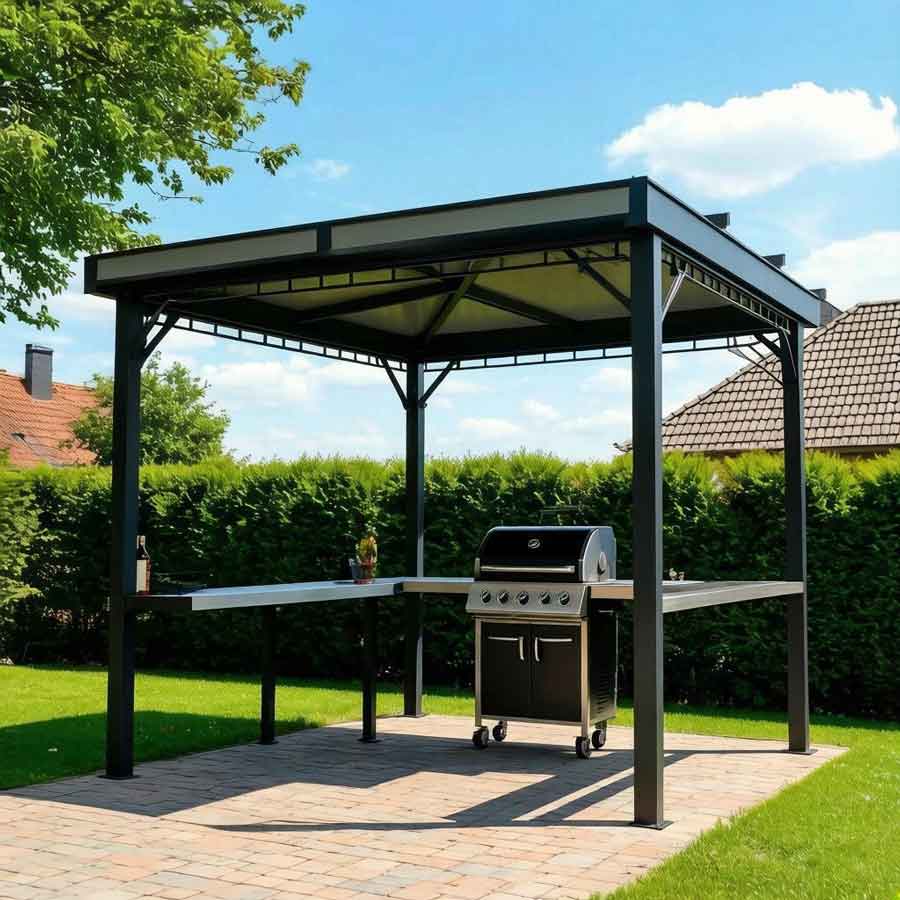

Навес для мангала из профильной трубы:

от чертежа до первой жарки

Собственный навес над зоной барбекю — это не просто защита от дождя, а создание полноценной летней кухни. Использование профильной металлической трубы в качестве каркаса делает конструкцию долговечной, пожаробезопасной и эстетичной. В отличие от деревянного бруса, металл не боится искр, перепадов влажности и служит десятилетиями.

Ниже приведено подробное руководство по проектированию и возведению навеса размером 3х4 метра с односкатной крышей — самого практичного варианта для дачи или загородного дома.

Этап 1. Проектирование и расчет материалов

Для стандартного навеса на компанию из 6–8 человек оптимальны следующие габариты:

• Площадка: 3000 х 4000 мм (под столешницу, сам мангал и зону готовки).
• Высота: 2200–2500 мм в нижней точке ската.
• Уклон крыши: 15–20 градусов для эффективного схода снега и воды.

Спецификация профильной трубы (сечение указано в миллиметрах):

1. Вертикальные стойки (опоры): труба 80х80х3 мм, длина 2700–3000 мм — 4 шт.
2. Обвязка стоек (нижняя и верхняя): труба 60х60х2 мм или 40х40х2 мм — около 20 погонных метров.
3. Стропила (фермы или балки): труба 40х40х2 мм или 40х20х2 мм — зависит от ширины пролета.
4. Обрешетка под кровлю: труба 40х20х2 мм — шаг установки 600–800 мм.
5. Связи жесткости (диагонали): труба 40х20х2 мм — предотвращают расшатывание конструкции ветром.

Этап 2. Фундамент и установка опор

Металлический каркас обладает высокой парусностью и весом, поэтому основание должно быть надежным.

• Вариант А (Бетонирование): Буром делаются лунки глубиной ниже уровня промерзания грунта (в средней полосе России — 1200–1400 мм). На дно засыпается песчано-гравийная подушка (20 см), устанавливается строго вертикально стойка и заливается бетоном марки М200. Важно выставить все четыре опоры по единому горизонтальному уровню еще до застывания смеси.
• Вариант Б (Винтовые сваи): Быстрый способ, исключающий «гуляние» грунта. Сваи закручиваются на глубину 1500–1800 мм, к их оголовкам привариваются металлические пластины, к которым затем крепятся стойки.

Этап 3. Сборка металлического каркаса

Сварка профильной трубы требует соблюдения технологии, чтобы избежать температурных деформаций металла («вертолета»).

1. Сборка ферм. Если пролет превышает 2,5 метра, вместо простых балок лучше сварить легкие фермы треугольного типа. Это сэкономит металл и придаст крыше жесткость.
2. Нижняя обвязка. После схватывания бетона (через 3–5 дней) стойки связываются по периметру трубой 60х60 мм.
3. Верхняя обвязка и стропила. Монтируются лаги, на которые будут укладываться прогоны обрешетки. При сварке длинных швов обязательно используйте струбцины и проверяйте диагонали рулеткой после каждого этапа — разница не должна превышать 3–5 мм.
4. Зачистка и покраска. Все сварные швы зачищаются болгаркой. Металл обезжиривается растворителем и покрывается антикоррозийным грунтом ГФ-021 в два слоя, а затем атмосферостойкой эмалью (например, ПФ-115 или кузнечной краской). Для стиля лофт каркас можно оставить без финишного покрытия, предварительно обработав его преобразователем ржавчины с эффектом воронения.

Этап 4. Монтаж кровли

Выбор материала влияет на комфорт пребывания под навесом во время дождя.

• Поликарбонат (сотовый или монолитный). Легкий, гибкий, пропускает свет. Главный минус — сильный шум дождя и риск пробить градиной. Толщина — от 8 до 10 мм. При монтаже термошайбами важно оставлять зазоры для теплового расширения.
• Профнастил (металлопрофиль). Дешево, быстро, надежно. Минус — высокая теплопроводность (летом под ним душно) и конденсат, капающий с внутренней стороны. Обязательно использование звукоизоляционной ленты под листы.
• Металлочерепица. Эстетично выглядит, хорошо сочетается с крышей основного дома. Требует более частого шага обрешетки.

Листы укладываются снизу вверх с нахлестом в одну волну. Крепление производится специальными саморезами с EPDM-прокладкой в нижнюю часть волны.

Важные нюансы безопасности и комфорта

1. Отвод дыма. Односкатная крыша часто направляет дым прямо в лица гостей. Чтобы этого избежать, дальнюю от зоны отдыха сторону навеса стоит сделать выше передней на 40–50 сантиметров, либо установить вытяжной зонт непосредственно над мангалом.
2. Огнезащита. Несмотря на то что сталь не горит, летящие искры могут прожечь поликарбонат или испортить лакокрасочное покрытие. В радиусе одного метра от топки рекомендуется использовать только негорючие материалы (профлист, камень) и закрыть стены со стороны мангала листами оцинкованной стали или минерита.
3. Пол площадки. Под навесом неизбежно будет скапливаться зола и капли жира. Идеальное решение — тротуарная плитка на бетонном основании или натуральный камень. Деревянный настил допустим только при условии обработки антипиренами и укладки листа железа перед топкой мангала.
4. Освещение и электрика. Проводку следует вести исключительно в гофре или кабель-канале IP65. Светодиодные гирлянды или влагозащищенные споты создадут уют вечером.
5. Водоотвод. По нижнему краю ската установите водосточный желоб, чтобы вода не размывала фундамент и не лилась за шиворот выходящим из-под навеса людям.

Чего избегать при строительстве:

• Использования тонкостенной трубы (менее 1.5–2 мм) для несущих столбов — она может деформироваться под весом мокрого снега.
• Игнорирования грунтовых условий. На пучинистых глинах столбы обязательно должны быть заведены ниже глубины промерзания, иначе весной навес перекосит.
• Сплошной проварки всех стыков сразу. Варите короткими участками (по 3–5 см) с разных сторон узла, давая металлу остыть, чтобы избежать внутренних напряжений.

Навес из профильной трубы возводится за несколько выходных. Полученная конструкция станет архитектурной доминантой участка и любимым местом сбора семьи в любое время года.
