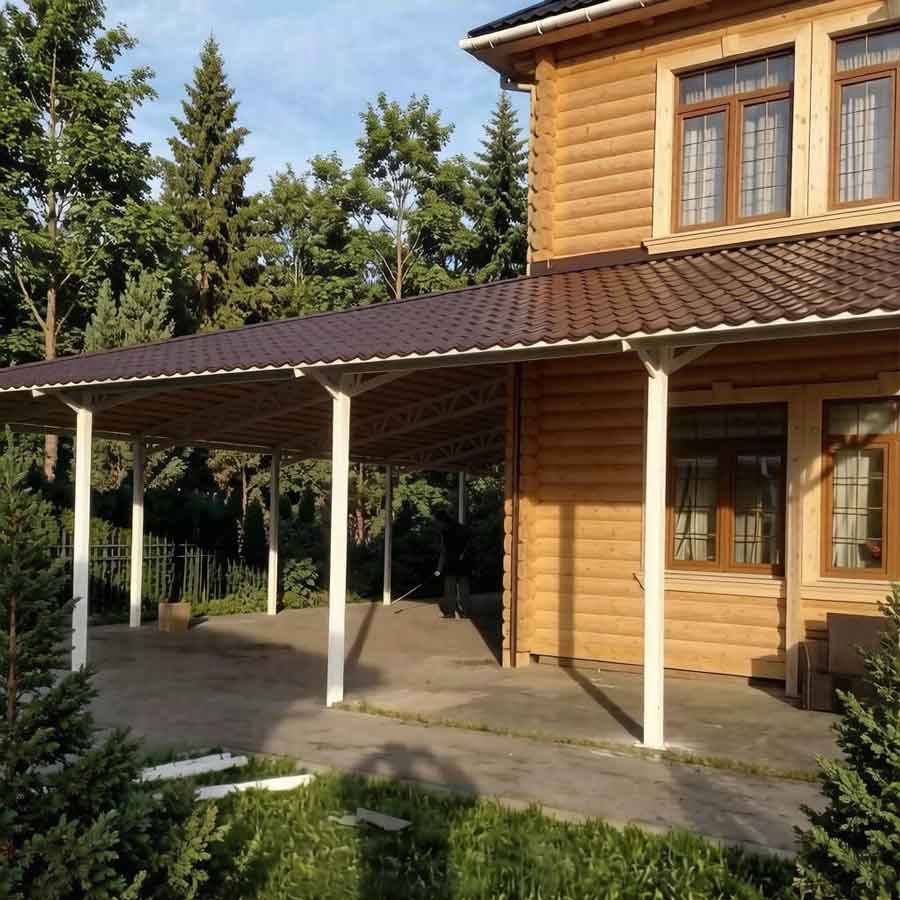

Односкатный навес к дому:
от чертежа до первого дождя под крышей
Односкатный навес, примыкающий к стене дома — это классическое и наиболее рациональное решение для защиты крыльца, террасы или зоны отдыха. В отличие от отдельно стоящих конструкций, он экономит материалы на одной из опорных стен (ее роль выполняет фасад), органично вписывается в архитектуру здания и эффективно отводит воду.
Почему именно односкатная конструкция?
Главное преимущество такого навеса — простота стропильной системы. Скат имеет всего один угол наклона, что упрощает расчеты снеговой нагрузки и сборку каркаса. Кроме того, примыкание к дому позволяет спрятать край кровли под карнизную планку фасада или завести ее под существующую водосточную систему, делая переход визуально бесшовным.
Этап 1: Проектирование и выбор материалов
Прежде чем закупать доски, необходимо определиться с назначением навеса и его геометрией.
Угол наклона Для средней полосы России минимально допустимый уклон составляет 15–20 градусов. Если сделать меньше, зимой снеговая шапка продавит кровлю, а весной талая вода будет затекать под обшивку дома. Оптимальный угол для металлочерепицы или профнастила — 22–30 градусов: снег с такой крыши соскальзывает сам.
Вынос конструкции Стандартный вынос (расстояние от стены до внешних столбов) составляет от 1,5 до 3 метров. При выносе более 2,5 метров нижнему поясу ферм потребуется усиление подкосами, чтобы избежать прогиба.
Материалы каркаса
- Дерево (брус 100х100 мм или доска 50х150). Эстетично, легко обрабатывается, идеально подходит для деревянных домов. Главный враг — гниение в местах контакта с фундаментом, поэтому нижнюю часть стоек обязательно обмазывают битумом или оборачивают рубероидом.
- Металл (профильная труба 60х60 мм или 80х40 мм). Прочнее дерева, позволяет перекрывать большие пролеты без промежуточных опор. Требует сварочного аппарата и навыков работы с УШМ (болгаркой).
Кровельные покрытия
- Поликарбонат (сотовый или монолитный). Легкий, пропускает свет, не требует массивного каркаса. Монолитный поликарбонат выглядит как стекло, но стоит дорого и подвержен царапинам.
- Профнастил. Дешево, быстро монтируется, долговечно. Минус — барабанит по ушам во время сильного дождя.
- Металлочерепица. Тяжелее профлиста, требует более частой обрешетки, но смотрится солиднее и тише в ливень.
- Гибкая черепица. Абсолютно бесшумна, но укладывается только на сплошное основание (ОСП-3 или фанера), что увеличивает вес и стоимость конструкции.
Этап 2: Монтаж деревянного каркаса (пошагово)
Рассмотрим самый популярный вариант — деревянный каркас под сотовый поликарбонат.
- Разметка и установка пристенной балки. На фасаде дома крепится мощный опорный брус (мауэрлат) сечением не менее 100х100 мм. Он фиксируется к стене анкерными болтами через каждые 60–80 см. Перед монтажом стену гидроизолируют полосой рубероида.
- Бетонирование столбов. По углам будущего навеса бурятся ямы глубиной ниже уровня промерзания грунта (в центральной России — около 1,2–1,4 метра). На дно засыпается песчано-гравийная подушка (20 см). Столбы выставляются строго вертикально по уровню, заливаются бетоном марки М200. Важно дать бетону набрать прочность (минимум 7 дней летом).
- Сборка стропильной системы. На столбы укладываются горизонтальные прогоны. Затем одним концом на них, а другим на пристенную балку укладываются стропила (доска 50х150 мм). Шаг стропил зависит от материала кровли: под поликарбонат — 70–80 см, под жесткие листовые материалы — согласно инструкции производителя.
- Связка жесткости. Чтобы конструкцию не сложило ветром, между столбами и стропилами устанавливаются диагональные раскосы.
Этап 3: Кровля и критически важный узел примыкания
Монтаж листов начинается с нижнего края ската.
Если используется поликарбонат:
- Листы режутся между ребрами жесткости.
- Торцы обязательно закрываются специальными профилями: верхний — герметизирующей лентой, нижний — перфорированной (для вывода конденсата).
- Отверстия под саморезы сверлятся на 2–3 мм больше диаметра ножки термошайбы для компенсации теплового расширения.
Узел сопряжения со стеной — самое уязвимое место. Существует два правильных способа его реализации:
- Завод под фасад. Стропила подводятся вплотную к стене так, чтобы срез кровли оказался под свесом крыши дома. Это исключает попадание воды на крепеж бруса.
- Пристенный профиль. Если завести кровлю под фасад невозможно, вдоль стены монтируется специальный металлический или пластиковый профиль (фартук). Нижний край кровельного листа вставляется в него, а верхний крепится к стене. Место стыка профиля и стены обильно промазывается полиуретановым герметиком.
Типичные ошибки новичков
- Экономия на глубине ям. Мелкозаглубленные столбы после зимы «поплывут», и навес пойдет волной.
- Игнорирование направления ветра. Опорный скат должен быть с подветренной стороны, иначе при сильном порыве ветра крышу может приподнять над мауэрлатом.
- Жесткое крепление поликарбоната. Перетянутые саморезы ломают листы при первых же заморозках. Крепеж должен фиксировать лист, но позволять ему микродвижение.
- Отсутствие уклона. Плоский навес превратится в бассейн, а затем в ледяной каток, который разрушит крепления.
Правильно рассчитанный и собранный односкатный навес служит десятилетиями, защищая входную группу от осадков и палящего солнца, не перегружая при этом бюджет строительства.
