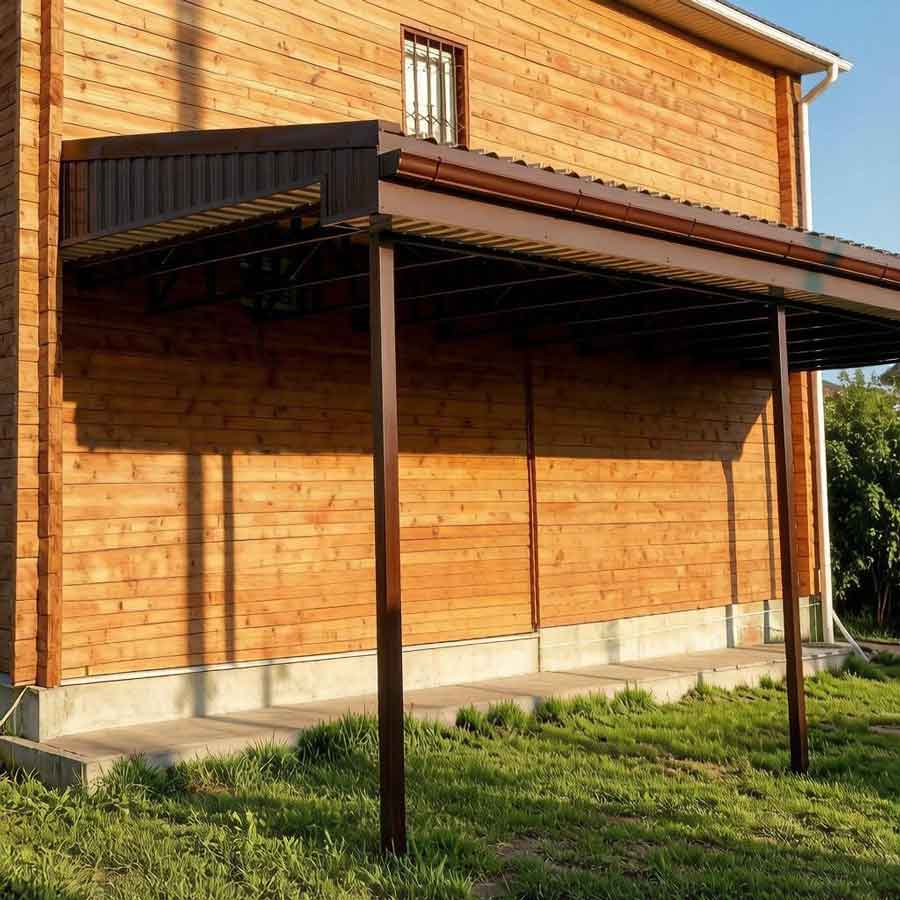

Металлический навес к дому:
от чертежа до кровли. Полное руководство по созданию надежной конструкции
Навес, примыкающий к стене дома — это архитектурный элемент, который решает сразу несколько задач: защищает крыльцо или террасу от осадков, создает комфортную зону для отдыха на свежем воздухе и придает фасаду завершенный вид. В отличие от отдельно стоящих беседок, пристенная конструкция опирается на здание, что диктует свои правила проектирования и монтажа.
1. Выбор материала каркаса: почему сталь вне конкуренции
Для создания несущей конструкции чаще всего используют два типа металла:
- Профильная труба (прямоугольного или квадратного сечения). Оптимальный выбор для самостоятельного строительства. Она обладает высокой жесткостью на изгиб при относительно малом весе. Для стоек обычно берут трубу сечением \(80 \times 80\) мм или \(100 \times 100\) мм, а для ферм крыши — \(40 \times 25\) мм или \(40 \times 40\) мм.
- Кованый металл. Используется реже из-за высокой стоимости и веса. Ковка применяется в основном для декоративных элементов, которые привариваются к основному сварному каркасу из профильной трубы.
Деревянные элементы могут присутствовать только как декоративная обрешетка под кровлей, но сам силовой скелет должен быть металлическим ради пожарной безопасности и долговечности.
2. Проектирование и расчет нагрузок
Главная ошибка при строительстве навеса — недооценка снеговой нагрузки. Поскольку крыша навеса имеет малый уклон (обычно от 10 до 25 градусов), снег на ней задерживается, создавая колоссальное давление на узлы крепления к стене.
Ключевые параметры расчета:
- Вылет: расстояние от стены до крайних опор. Для частного дома оптимально делать вылет 2–3 метра. При вылете более 3 метров потребуются фермы сложной формы (треугольные или арочные).
- Шаг стоек: не должен превышать 2–2,5 метра, иначе прогоны (горизонтальные балки) будут прогибаться.
- Угол наклона: чем он больше, тем легче сходит снег. Однако большой наклон увеличивает парусность конструкции.
При расчете обязательно учитывается региональный коэффициент снеговой нагрузки (для центральной России норматив составляет около \(180\) кг/м², для северных регионов — значительно выше).
3. Фундамент: невидимая основа долговечности
Металлический навес весит немало, а ветровые нагрузки на него существенны. Установка стоек просто в грунт даже с щебневой подсыпкой приведет к перекосу конструкции через 2–3 года.
Правильный фундамент выполняется одним из двух способов:
- Буронабивные сваи. Бурятся лунки диаметром 25–30 см на глубину промерзания грунта (в средней полосе РФ это 1,4–1,6 метра). На дно засыпается песчаная подушка, устанавливается гильза из рубероида, вставляется стойка навеса и всё заливается бетоном марки М250-М300.
- Ленточный мелкозаглубленный фундамент. Заливается вдоль всей линии стоек. Это дороже, но позволяет впоследствии выложить площадку под навесом плиткой без риска просадки.
Стойки перед заливкой необходимо выставить строго вертикально по уровню и зафиксировать временными укосинами.
4. Узел примыкания к стене дома
Это самый ответственный этап. Каркас нельзя крепить к облицовочному кирпичу, сайдингу или утеплителю. Крепление должно уходить в несущую стену.
- Для кирпичных и блочных стен: используются химические анкеры или мощные распорные анкеры длиной не менее 150–200 мм. Перед монтажом точки сверления проверяются металлоискателем на наличие скрытой проводки и труб отопления.
- Для деревянных домов: применяются глухари (шурупы с шестигранной головкой) большого диаметра, вкручиваемые непосредственно в брус или бревно.
- Герметизация: место выхода крепежа и верхний край прилегающей к стене балки обязательно обрабатываются полиуретановым герметиком и закрываются металлической планкой примыкания (фартуком), чтобы исключить попадание влаги между конструкцией и фасадом.
5. Кровельный материал: баланс света и тени
Для навеса, примыкающего к жилому помещению, важно не перегрузить стену лишней влагой и создать комфортное затенение.
| Материал | Плюсы | Минусы |
|---|---|---|
| Сотовый поликарбонат | Легкий, гибкий (позволяет делать арочные крыши), пропускает мягкий рассеянный свет. | Боится царапин, со временем мутнеет от УФ-излучения, требует специальных термошайб для крепления. |
| Монолитный поликарбонат | Внешне неотличим от стекла, антивандален, выдерживает крупный град. | Значительно тяжелее и дороже сотового аналога. |
| Профнастил / Металлочерепица | Долговечность, доступная цена, классический внешний вид. | Сильно нагревается на солнце, шумит во время дождя, требует контробрешетки для вентиляции конденсата. |
| Фальцевая кровля | Абсолютная герметичность швов, стильный индустриальный вид. | Сложный монтаж, высокая стоимость работ, сильно шумит. |
Оптимальным решением для зоны отдыха считается матовый сотовый поликарбонат толщиной 8–10 мм бронзового или молочного оттенка — он дает мягкую тень и не превращает пространство под навесом в раскаленную сковородку.
6. Защита от коррозии: стратегия «навсегда»
Главный враг черного металла — ржавчина. Чтобы навес служил десятилетиями, защита должна быть многослойной:
- Пескоструйная обработка или тщательная зачистка УШМ всех сварных швов до блеска. Швы ржавеют первыми.
- Грунтование. Использование кислотного (фосфатирующего) грунта для голого металла, затем — эпоксидного или полиуретанового выравнивающего грунта.
- Покраска. Нанесение атмосферостойкой эмали (полиуретановой или качественной алкидно-уретановой) в два слоя методом распыления. Кисть оставляет подтеки, внутри которых может скапливаться влага.
- Оцинковка (идеальный вариант). Если есть возможность, каркас лучше отдать в цех горячего цинкования. Оцинкованный металл можно вообще не красить или покрыть его тонким слоем порошковой краски для цвета — такая конструкция переживет само здание.
Итог
Самостоятельное возведение металлического навеса — задача выполнимая, требующая аккуратности на этапе фундамента и сварки. Экономия на глубине лунок под стойки или толщине профиля неизбежно обернется переделкой всей конструкции после первой же снежной зимы. Правильно спроектированный и защищенный от коррозии металлический навес становится не временной постройкой, а капитальной частью дома, которая прослужит нескольким поколениям семьи.
