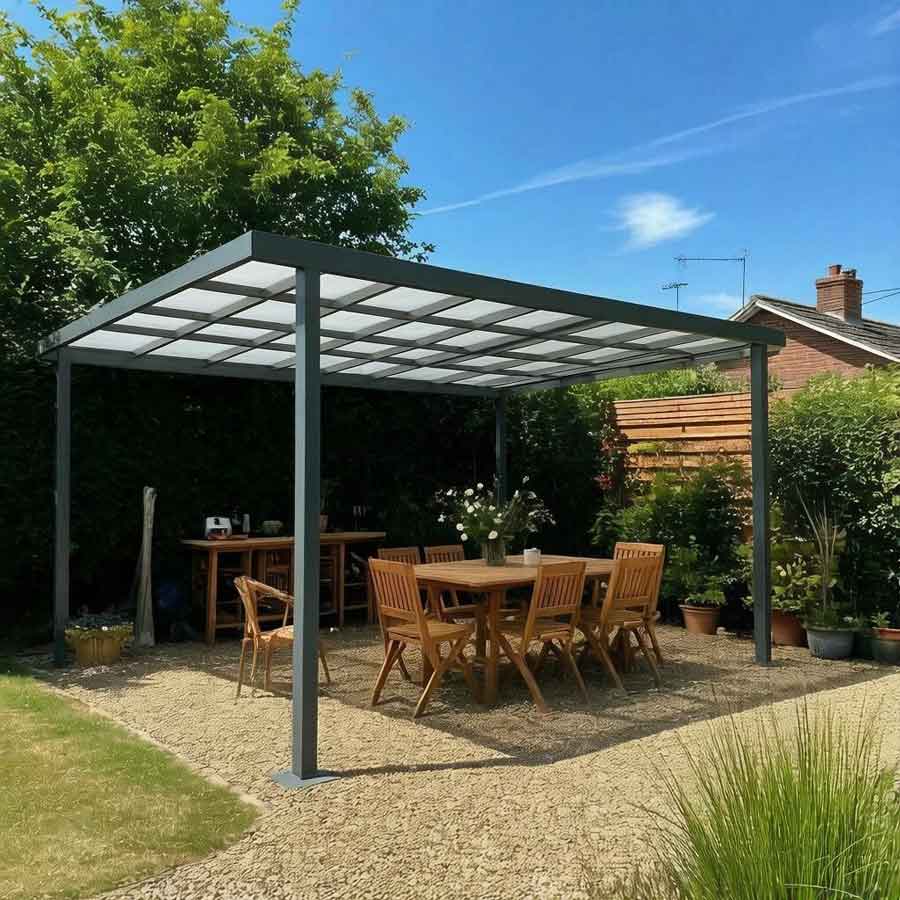

Односкатный навес 8 на 8 метров:
подробное руководство по проектированию и строительству
Навес размером 8 на 8 метров — это серьезная инженерная конструкция, которая способна укрыть от непогоды два легковых автомобиля или создать полноценную летнюю площадку для отдыха. Односкатная форма делает такую постройку наиболее экономичной в исполнении, но накладывает строгие требования к расчету нагрузок.
Почему именно односкатный?
В отличие от арочных или двускатных конструкций, односкатный навес имеет ряд преимуществ:
- Минимум отходов: При использовании профнастила или металлочерепицы обрезки сводятся к нулю.
- Простота монтажа: Конструкция состоит из опорных стоек, обвязки и наклонных ферм. Здесь нет сложных коньковых узлов.
- Эффективный сход осадков: Вода и снег уходят в одну сторону, что позволяет организовать систему водостока без лишних затрат.
Однако у такой площади (64 квадратных метра) есть критическая особенность: парусность. Навес 8х8 обладает огромной площадью поверхности, поэтому при сильном ветре он работает как гигантский парус.
Этап 1: Расчет нагрузок и выбор материалов каркаса
Для навеса такого размера нельзя использовать тонкий профиль. Ошибка в расчетах приведет к деформации кровли зимой под весом снега.
Опорные столбы
Оптимальный вариант — стальная профильная труба сечением не менее 100х100 мм с толщиной стенки 3–4 мм.
- Количество столбов: минимум 9 штук (по углам, посередине каждой стороны и один в центре).
- Глубина бетонирования: ниже уровня промерзания грунта (в средней полосе России это около 1,5 метров). Простое забивание труб в землю недопустимо.
Фермы перекрытия
Пролет в 8 метров слишком велик для обычных балок — они прогнутся под собственным весом фермы, не говоря уже о снеге. Необходимо сваривать треугольные фермы.
- Верхний пояс: труба 60х40х2 мм.
- Раскосы и стойки внутри фермы: труба 40х20х2 мм или 40х25х2 мм.
- Шаг ферм: строго через каждые 1,5–2 метра. Для снежных регионов шаг лучше сократить до 1,2 метра.
Уникальное решение: Вместо стандартной прямоугольной трубы для верхнего пояса можно использовать гнутый швеллер или трубу овального сечения широкой стороной вверх. Это увеличит момент инерции профиля почти вдвое при том же весе металла, сделав конструкцию визуально более легкой и современной.
Этап 2: Угол наклона и борьба со снегом
Главная ошибка строителей-любителей — делать угол наклона крыши слишком маленьким (например, 5–7 градусов), чтобы сэкономить на высоте задней опоры.
Для навеса 8х8 минимальный рабочий угол составляет 12–15 градусов. Если регион снежный, угол стоит увеличить до 20 градусов. При угле менее 12 градусов мокрый весенний снег не будет сходить сам. Он уплотняется, впитывает ночную влагу и превращается в ледяную корку массой в несколько тонн. Увеличенный угол наклона заставит снег сходить лавинообразно. Чтобы защитить припаркованные машины и людей, вдоль нижнего края кровли обязательно устанавливаются снегозадержатели (металлические уголки или планки).
Этап 3: Кровельные материалы
| Материал | Плюсы | Минусы |
|---|---|---|
| Профнастил НС-35/Н-60 | Прочность, дешевизна, долговечность. | Сильный шум дождя, сильно нагревается на солнце. |
| Поликарбонат (сотовый 10-16 мм) | Пропускает свет, легкий вес, гибкость. | Боится царапин, требует качественной герметизации торцов от насекомых и влаги, может желтеть со временем. |
| Монолитный поликарбонат | Внешне похож на стекло, антивандальный. | Очень высокая цена, большой вес. |
| Ондулин / Битумная черепица | Хорошая шумоизоляция, эстетика. | Требует сплошной обрешетки (ОСП плиты), что утяжеляет конструкцию и удорожает смету. |
Практический совет: Лучшим выбором для бюджетного и долговечного варианта остается профнастил с полимерным покрытием цвета «Шоколад» (RR32) или «Зеленый мох» (RAL 6005). Темные цвета быстрее растапливают снег в солнечные зимние дни.
Этап 4: Фундамент и интеграция в ландшафт
Чтобы навес 8х8 не выглядел чужеродным промышленным объектом, его нужно правильно привязать к участку.
- Уклон площадки. Земля под навесом должна иметь уклон 2–3 градуса в ту же сторону, куда стекает вода с крыши. Иначе вы получите грязевое озеро посреди двора.
- Отмостка. По периметру навеса рекомендуется залить бетонную отмостку шириной 80–100 см. Она отведет дождевую воду от фундамента столбов, предотвращая их выпирание силами морозного пучения.
- Дренаж. Под кровлей отлично прячется желоб водостока. Воду из него лучше отводить в дренажный колодец или бочку для полива, расположив её с подветренной (нижней) стороны.
Лайфхаки для повышения комфорта
Поскольку площадь под навесом огромна, летом там может быть душно, а зимой — холодно из-за сквозняков.
- Боковая зашивка. Одну или две стены (со стороны преобладающих ветров и солнца) можно зашить тем же профнастилом или поликарбонатом снизу на высоту 1,5–2 метра. Это отсечет косой дождь и ветер.
- Светодиодное освещение. Вдоль верхних поясов ферм легко монтируется светодиодная лента в алюминиевом профиле. Она дает ровный заливающий свет без теней, что идеально для ремонта авто или вечерних посиделок.
- Финишная обработка металла. Не используйте грунт ГФ-021 (он быстро разрушается на улице). Только эпоксидные или полиуретановые грунты с последующим нанесением атмосферостойкой эмали. Черный матовый цвет каркаса сейчас является самым трендовым решением в архитектуре малых форм.
Односкатный навес 8 на 8 метров — это инвестиция в сохранность вашего имущества и комфорт загородной жизни. При соблюдении технологии бетонирования и правильного расчета ферм такая постройка прослужит без капитального ремонта более 25 лет.
