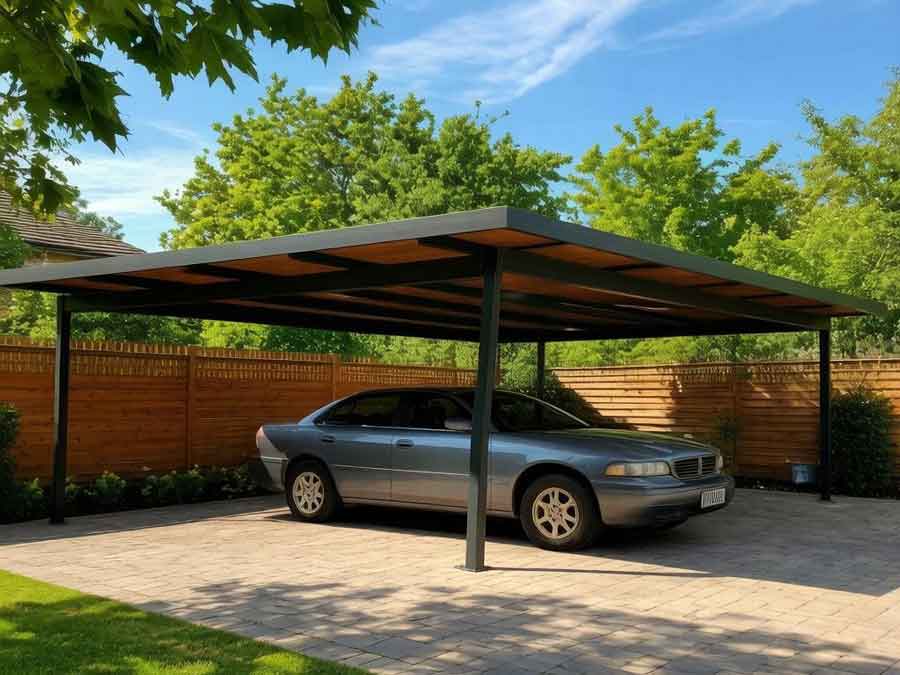

Навес для автомобиля с односкатной крышей:
от чертежа до монтажа
Навес — это не просто укрытие от дождя и солнца, а полноценная инвестиция в сохранность лакокрасочного покрытия кузова, отсутствие ледяной корки зимой и комфорт при посадке в автомобиль. Односкатная конструкция является самым популярным решением благодаря своей простоте, надежности и экономичности.
Преимущества односкатной конструкции
Выбор в пользу одного ската вместо двускатного или арочного обусловлен несколькими факторами:
- Минимальный бюджет. Расход пиломатериалов и кровельного покрытия здесь на 15–20% ниже, чем у аналогов.
- Простота сборки. Конструкция не требует сложных расчетов коньковых узлов и ферм. С ней справится даже начинающий строитель.
- Эффективный сход осадков. При правильном расчете угла наклона снег и дождевая вода уходят в одну сторону, не создавая лишней нагрузки на каркас.
- Вариативность примыкания. Навес можно легко «пристроить» к стене дома, гаража или забора, организовав единую систему отвода воды.
Единственный нюанс такой крыши — необходимость учитывать розу ветров. Навес должен быть развернут высокой стороной к преобладающим ветрам, чтобы парусность работала на прижим кровли, а не на ее отрыв.
Этап 1: Проектирование и расчеты
Перед закупкой материалов необходимо определить габариты будущего навеса. Золотой стандарт запаса по ширине (слева и справа от зеркал) составляет 80–100 см. Для стандартного седана оптимальная ширина навеса — 3,5 метра, длина — 6 метров. Для крупного внедорожника или микроавтобуса ширину стоит увеличить до 4–4,5 метров.
Расчет угла наклона Угол зависит от типа кровельного материала и снеговой нагрузки вашего региона:
- Поликарбонат (сотовый): минимум 10–12 градусов.
- Профнастил или металлочерепица: 15–20 градусов.
- Регионы с обильными снегопадами (Урал, Сибирь): рекомендуется увеличивать угол до 25–30 градусов, чтобы снеговая шапка сползала самостоятельно под собственным весом.
Высота конструкции Оптимальная высота нижнего края ската (в самой низкой точке) — 2,2–2,3 метра. Это защитит машину от косого дождя, но не создаст эффекта паруса. Разница высот между опорами обычно составляет 40–60 см.
Этап 2: Выбор материалов
Для долговечности навеса экономить на несущих элементах нельзя.
| Элемент | Рекомендуемый материал | Примечание |
|---|---|---|
| Опоры (столбы) | Металлическая профильная труба 80x80 мм со стенкой 3 мм или клееный брус 100x100 мм | Дерево обязательно обрабатывать антисептиком невымываемого действия. |
| Обвязка и фермы | Труба 60x40 мм или 60x60 мм / Брус 50x100 мм | Шаг установки стропил — 60–70 см. |
| Кровля | Сотовый поликарбонат (10 мм), профлист НС-35, мягкая черепица | Поликарбонат дает тень без глухого затенения участка. |
| Крепеж | Антикоррозийные саморезы с пресс-шайбой, болтовые соединения | Использование черных фосфатированных саморезов приведет к ржавым подтекам через год. |
Этап 3: Строительство фундамента
Это самый ответственный этап. Ошибки здесь приводят к перекосу всего строения уже после первой зимы.
- Разметка. Натяните шнурку по периметру. Проверьте диагонали — они должны быть равны.
- Бурение ям. Глубина должна быть ниже уровня промерзания грунта (для средней полосы России — 1,2–1,4 метра). Диаметр ямы — около 30–40 см.
- Устройство подушки. На дно засыпается 20 см песчано-гравийной смеси (ПГС) и тщательно трамбуется.
- Установка стоек. Столб опускается в яму, выравнивается строго по вертикали двумя пузырьковыми уровнями и фиксируется временными укосинами.
- Бетонирование. Используется бетон марки М200 (B15). Важно проштыковать смесь арматурой, чтобы выгнать пузырьки воздуха. Опалубка из рубероида предотвратит выдавливание бетона грунтом при замерзании.
Альтернатива — винтовые сваи. Они вкручиваются в грунт, обрезаются в один уровень и привариваются к оголовкам, к которым затем крепятся стойки. Это быстрее и позволяет строить сразу, не ожидая набора прочности бетоном (28 суток).
Этап 4: Сборка каркаса
После полного застывания бетона (или монтажа свай) начинается сборка:
- Верхняя обвязка. По верхнему краю опор приваривается (или прикручивается анкерными болтами) направляющий профиль. Он задает направление ската.
- Стропильная система. Стропила (балки перекрытия) укладываются поверх обвязки. В месте примыкания к дому крайние стропила крепятся к закладному брусу или металлическому профилю на стене. Обязательно используйте гидроизоляционную ленту в местах стыка металла и кирпича/дерева.
- Обрешетка. Если используется профлист, обрешетка делается из трубы 40x20 мм шагом 50–60 см. Под сотовый поликарбонат достаточно трех горизонтальных прогонов (по краям и посередине листа).
Этап 5: Монтаж кровли и водостока
При укладке сотового поликарбоната важно соблюдать технологию:
- Листы монтируются так, чтобы внутренние ребра жесткости шли вдоль ската (для стока конденсата).
- Отверстия под термошайбы сверлятся на 2–3 мм больше диаметра ножки шайбы — это компенсационный зазор на тепловое расширение.
- Торцы листов обязательно закрываются перфорированной и герметизирующей лентой с использованием торцевых профилей. Иначе внутри сот заведется плесень, и прозрачный навес станет грязно-желтым.
Из-за того что скат только один, вся вода собирается в одну линию. Установка системы водоотведения обязательна. Желоб крепится по нижнему краю ската, а водосточная труба направляется в дренажную бочку или ливневую канализацию, чтобы не размывать фундамент стоянки.
Типичные ошибки новичков
- Тонкие опоры. Использование трубы 60x60 мм для широкого пролета приведет к вибрации крыши при сильном ветре и риску складывания конструкции.
- Игнорирование уклона площадки. Если залить бетонную площадку идеально ровно, у самого низкого столба будет скапливаться лужа. Площадку нужно делать с небольшим уклоном (1–2 градуса) в сторону водостока.
- Экономия на краске. Черный металл без порошковой окраски или качественной грунтовки начнет «цвести» уже через сезон. Перед монтажом все сварные швы необходимо зачистить и прокрасить.
- Жесткое крепление поликарбоната. Привинчивание листов намертво без зазоров приводит к их растрескиванию в первую же жару.
Односкатный навес строится за несколько выходных. При соблюдении технологии он прослужит 15–20 лет, надежно защищая ваш автомобиль от непогоды и избавляя двор от лишней захламленности капитальными постройками.
