Вальмовый навес 4 на 4 метра: архитектурная гармония, расчет нагрузок и пошаговая инструкция

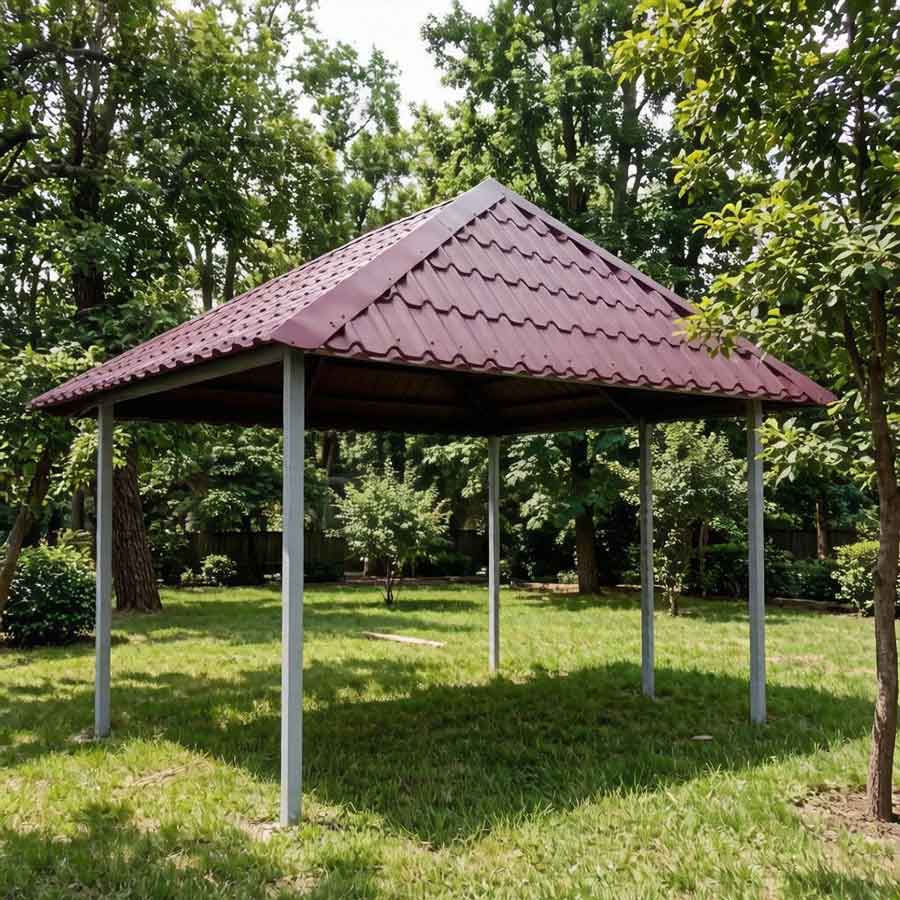

Вальмовая крыша — это не просто способ защитить автомобиль или зону отдыха от осадков. Это полноценное малое архитектурное решение, которое превращает утилитарную постройку в стильный элемент ландшафтного дизайна. Для навеса размером 4 на 4 метра такая стропильная система подходит идеально: она обеспечивает превосходную ветровую устойчивость, эффективно отводит воду со всех сторон и выглядит завершенной с любой точки обзора.

Что такое вальмовая крыша для квадратного основания?

Если классический двускатный навес имеет два ската и открытые фронтоны, то вальмовый (или шатровый, если основание строго квадратное) состоит из четырех равных треугольных скатов. У него отсутствуют вертикальные плоскости (фронтоны). Все четыре ребра сходятся в одной верхней точке — коньковом узле.

Для площадки 4х4 метра это дает несколько ключевых преимуществ:

• Аэродинамика: Порывы ветра плавно обтекают конструкцию со всех сторон. Навесу не страшен эффект парусности, который часто срывает листы поликарбоната с плоских крыш при боковом шторме.
• Равномерный сход снега: Благодаря отсутствию ендов (внутренних углов), где обычно скапливается сугроб, снег распределяется по скатам и сползает вниз более предсказуемо.
• Эстетика: Конструкция самодостаточна. Она отлично смотрится как отдельно стоящий объект у въезда на участок или над зоной барбекю.

Проектирование и расчет материалов

Прежде чем закупать пиломатериал, необходимо составить чертеж. Для квадрата 4000 х 4000 мм расчеты будут следующими:

1. Высота конструкции

Оптимальная высота до конькового узла для навеса под легковой автомобиль составляет 2,8–3,2 метра. Возьмем среднее значение — 3 метра. При этом высота стоек по углам будет около 2,2–2,3 метра.

2. Длина стропильных ног

Это самый важный геометрический расчет. Стропило идет от угла постройки к центру (коньковому узлу). По теореме Пифагора (\(a^2 + b^2 = c^2\)):

• Половина ширины навеса (катет \(a\)) = 2000 мм.
• Высота подъема крыши (катет \(b\)) = разница между высотой конька и высотой обвязки. Если конек 3000 мм, а обвязка 2300 мм, то подъем равен 700 мм.
• Гипотенуза \(c\) (длина стропила) = \(\sqrt{2000^2 + 700^2} \approx \sqrt{4000000 + 490000} \approx \sqrt{4490000} \approx 2119\) мм. К этому значению нужно прибавить свесы (обычно 300–500 мм для защиты стен и косого дождя). Итого каждая из восьми накосных стропильных ног должна быть длиной около 2,5 метров.

3. Спецификация материалов для навеса 4х4

• Опорные столбы: Брус строганый сухой 100х100 мм или металлическая профильная труба 80х80 мм. Потребуется 4 штуки по 3 метра.
• Обвязка верхняя (мауэрлат): Доска сухая строганая 50х150 мм. Замкнутый периметр потребует около 16 погонных метров.
• Накосные стропила (от углов к центру): Доска 50х150 мм. Потребуется 8 штук по 2,6 метра.
• Нарожники (укороченные стропила): Заполняют пространство между накосными ногами. Доска 50х100 мм или 50х150 мм. Около 10–12 штук.
• Покрытие: Сотовый поликарбонат толщиной 8–10 мм или профнастил НС-35. Площадь кровли составит примерно 20–22 кв. м с учетом нахлестов и свесов.
• Крепеж: Шпильки М10-М12 для бетонирования столбов, усиленные уголки, перфорированные пластины для схождения стропил в центре, кровельные саморезы с термошайбами.

Пошаговая сборка каркаса

Шаг 1: Фундамент и стойки

Размечаем площадку 4х4 метра. Бурим лунки глубиной ниже уровня промерзания грунта (для средней полосы России — 1,2–1,4 метра). На дно засыпаем песчано-гравийную подушку 20 см. Устанавливаем столбы, выравниваем их по вертикали лазерным уровнем и диагоналям. Заливаем бетоном марки М250. Важно дать бетону набрать прочность (минимум 7 дней).

Шаг 2: Верхняя обвязка

По периметру столбов монтируем доску 50х150 мм. Соединения лучше делать вполдерева или использовать металлические опорные башмаки. Обвязка задает идеальную горизонталь для всей будущей крыши.

Шаг 3: Центральный узел

В самом центре обвязки устанавливается короткий вертикальный брусок-стойка (пень) высотой 700 мм или собирается жесткий узел из накладных металлических пластин без центральной опоры (зависит от пролета и сечения доски). Именно сюда будут опираться верхушки всех стропил.

Шаг 4: Монтаж накосных стропил

Четыре основные ноги крепятся строго по углам квадрата. В месте примыкания к центральному узлу их торцы запиливаются под углом так, чтобы все четыре плоскости плотно сошлись вместе. Угол наклона скатов для такого размера оптимален в диапазоне 20–25 градусов. Для фиксации используются болтовые соединения сквозь центральный узел.

Шаг 5: Нарожники и обрешетка

Пространство между четырьмя главными лучами заполняется нарожниками. Затем укладывается обрешетка. Под сотовый поликарбонат шаг обрешетки должен составлять 60–80 см, чтобы лист не прогибался зимой. Под жесткие материалы (металлочерепица, профлист) шаг может варьироваться, но сплошной настил не требуется.

Выбор покрытия: битва поликарбоната и металла

Совет: Если навес строится над мангальной зоной, выбирайте только металлический профлист или металлочерепицу с соблюдением норм пожарной безопасности. Поликарбонат чувствителен к искрам.

Типичные ошибки при строительстве вальмы 4х4

1. Экономия на сечении. Использование доски 40х100 мм для стропил приведет к провисанию крыши уже через год эксплуатации под снеговой нагрузкой.
2. Игнорирование термического расширения. При монтаже поликарбоната отверстия под саморезы должны быть на 2–3 мм шире ножки термошайбы, а затягивать крепеж нужно умеренно, не сплющивая соты листа.
3. Отсутствие водоотвода. Несмотря на то что вода уходит со всех четырех сторон, ее желательно собрать. Установка скрытого водосточного желоба прямо под свесами продлит жизнь фундаменту вокруг навеса.

Вальмовый навес 4 на 4 метра требует чуть больше времени на разметку и запилы, чем обычная двускатная конструкция, но результат превосходит ожидания. Вы получаете монументальное, аэродинамичное и визуально легкое сооружение, которое станет украшением любого участка.
