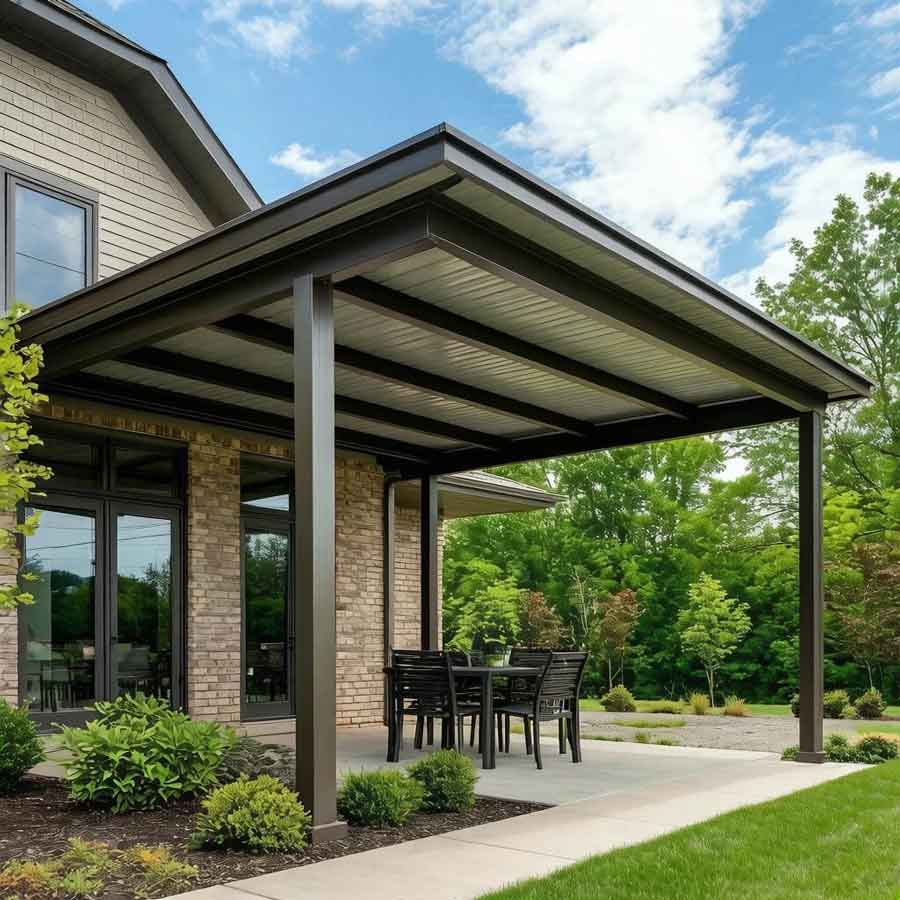

Односкатные навесы из профильной трубы: инженерный подход, расчет и монтаж
Односкатный навес — это не просто утилитарная постройка для защиты автомобиля или зоны отдыха от осадков. При грамотном проектировании конструкция из профильной трубы становится архитектурным элементом участка, который визуально вытягивает пространство и задает ритм фасаду. В отличие от арочных поликарбонатных «блинов», односкатное решение на металлическом каркасе отличается высокой жесткостью, предсказуемостью в эксплуатации и простотой сборки.
Почему именно профильная труба?
Использование замкнутого профиля (квадратного или прямоугольного сечения) вместо уголка, швеллера или круглой трубы обусловлено законами сопромата:
- Кручение: Профильная труба обладает колоссальной устойчивостью к скручивающим нагрузкам. Для навеса, где стойки часто разнесены друг от друга, это критически важно при ветровых воздействиях.
- Свариваемость: Плоские грани обеспечивают идеальный сварочный шов с большой площадью прилегания. Узлы получаются монолитными без использования сложных косынок.
- Эстетика и удобство монтажа: К плоской стенке трубы идеально примыкают лаги обрешетки, торцы поликарбоната или профнастила закрываются аккуратными планками без зазоров.
Проектирование и углы наклона
Главная ошибка при строительстве односкатного навеса — недостаточный уклон кровли. Вода должна уходить быстро, а снег — соскальзывать под собственным весом до того, как превратится в ледяную линзу.
Рекомендуемые углы наклона:
- Профнастил (металлический профиль): Минимум 10–12 градусов. На меньших углах капиллярный замок замка листа может протечь при сильном боковом дожде, а снеговая нагрузка станет критической.
- Поликарбонат (сотовый или монолитный): От 15 градусов. Поликарбонат имеет высокий коэффициент температурного расширения. Чем круче скат, тем меньше вероятность образования «водяных линз» во внутренних каналах сотового материала и затекания конденсата в соты.
- Мягкая кровля (гибкая черепица): Требует сплошного основания (ОСП или фанеры), поэтому применяется реже, но допустима при уклоне от 12 градусов.
При расчете высоты стоек учитывайте толщину самой балки обвязки. Если вы хотите получить чистый перепад высот в 40 см для обеспечения нужного угла, одна стойка должна быть длиннее другой ровно на 40 см плюс высота опорной площадки (пятки).
Расчет материалов и сечений (на примере навеса 6х4 метра)
Для стандартного навеса под один-два легковых автомобиля используются следующие типоразмеры труб (согласно ГОСТ 30245-2012):
| Элемент конструкции | Рекомендуемое сечение | Толщина стенки |
|---|---|---|
| Опорные столбы (стойки) | 80х80 мм или 100х100 мм | 3 мм |
| Верхняя обвязка и мауэрлат | 80х80 мм | 3 мм |
| Стропильные фермы или балки | 60х60 мм или 60х40 мм | 2–3 мм |
| Обрешетка (прогоны) | 40х20 мм или 40х25 мм | 2 мм |
Важный нюанс: Шаг установки стропил (прогонов) напрямую зависит от толщины поликарбоната. Для сотового поликарбоната толщиной 8–10 мм шаг не должен превышать 70–80 см, иначе лист просядет зимой. Для монолитного поликарбоната 6 мм шаг можно увеличить до 1 метра.
Фундамент: борьба с силами морозного пучения
Металлический каркас весит немного, но обладает высокой парусностью. Морозное пучение грунта способно выдавить забетонированную трубу уже после первой зимы.
- Типичная ошибка: Бетонирование столба вровень с землей. Весной грунт поднимает бетонный «гриб», и навес перекашивается.
- Правильное решение: Использование закладных элементов. Бурится лунка ниже глубины промерзания (в средней полосе РФ — около 1.4–1.5 метров). На дно засыпается песчано-гравийная подушка 20 см. Заливается бетонный стакан, в середину которого вертикально выставляется анкерная шпилька или пластина. Сама профильная труба приваривается к этой закладной уже над уровнем земли. Между металлом и бетоном обязательно наносится битумная мастика для защиты от коррозии.
Технология сборки узлов
Сборка начинается с формирования ферм или плоских рам на земле.
- Нижний пояс: Трубы раскладываются по контуру будущей фермы. Важно проверить диагонали — они должны быть равны до миллиметра.
- Сварка: Сначала выполняются точечные прихватки через каждые 30–40 см. После проверки геометрии провариваются все швы. Сплошной шов новичку делать опасно — металл поведет от термических напряжений, и рама превратится в пропеллер.
- Зачистка и защита: Сварочные швы очищаются от шлака металлической щеткой, обезжириваются растворителем. Антикоррозийная обработка — обязательный этап. Оптимально использовать порошковую покраску. Если красите сами — выбирайте полиуретановые или алкидно-уретановые эмали по грунту ГФ-021. Срок службы такого покрытия составит 5–7 лет против 1–2 лет у обычной эмали ПФ-115.
Кровельные решения
- Профнастил: Выбирайте листы с маркировкой «Н» (несущий) или «НС» (универсальный) высотой волны от 20 мм (например, НС-35). Крепление осуществляется кровельными саморезами с EPDM-прокладкой в нижнюю волну.
- Поликарбонат: Торцы листов обязательно закрываются лентой (перфорированной снизу для отвода конденсата, глухой сверху) и торцевым профилем. Листы крепятся специальными саморезами с широкой термошайбой. Отверстие под крепеж сверлится на 2–3 мм больше диаметра ножки шайбы для компенсации теплового расширения. Саморезы затягиваются так, чтобы шайба лишь слегка прижалась к поверхности, не прогибая соты.
Односкатный навес из профильной трубы — это конструктор для взрослых. При соблюдении углов наклона, правильной антикоррозийной обработке швов и надежном фундаменте такая конструкция прослужит десятилетия, не требуя обслуживания и сохраняя строгий геометрический вид вашего участка.
