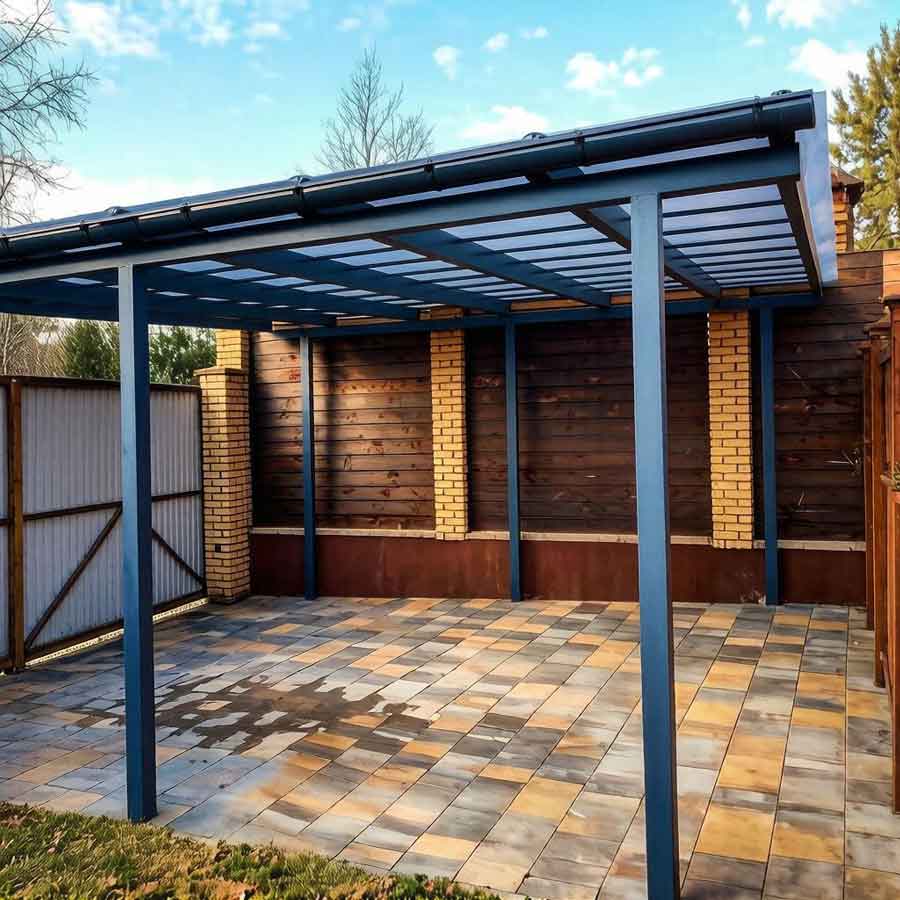

Односкатный навес 4 на 4 метра: подробное руководство по проектированию и строительству

Односкатный навес размером 4х4 метра — это универсальная архитектурная форма, которая решает сразу несколько бытовых задач. Он защищает автомобиль от осадков и ультрафиолета, создает комфортную зону отдыха на террасе или служит надежным укрытием для дров и садовой техники. Простота конструкции делает этот проект идеальным для самостоятельной реализации.

Почему именно односкатная конструкция?

В отличие от двускатных (домиком) или арочных моделей, односкатный навес обладает рядом прагматичных преимуществ:

• Минимум отходов: При использовании стандартных листов сотового поликарбоната (размером 6 или 12 метров) раскрой материала под площадку 4х4 будет практически безотходным.
• Простой водоотвод: Уклон крыши эффективно отводит воду в одну сторону, предотвращая образование застойных луж и излишнюю снеговую нагрузку зимой.
• Эстетика минимализма: Лаконичные формы навеса гармонично вписываются как в современную архитектуру загородных домов, так и в классические деревянные срубы.

Этап 1: Проектирование и расчет нагрузок

Размер 4 на 4 метра считается пограничным для бескаркасного крепления. Чтобы кровля не провисла под тяжестью мокрого снега (в центральной полосе России нормативная нагрузка составляет около 180 кг/м²), необходимо правильно рассчитать уклон и сечение материалов.

Угол наклона: Для эффективного схода снега рекомендуется делать уклон не менее 15–20 градусов. Если одна сторона навеса крепится к стене дома (высота примыкания, например, 2,5 метра), то вторая, внешняя опора должна иметь высоту около 2,0–2,1 метра.

Сечение материалов (рекомендация для средней полосы):

Этап 2: Фундамент — основа долговечности

Для площадки 4х4 метра потребуется минимум 4 угловых опоры.

1. Бурение лунок диаметром 20–25 см на глубину промерзания грунта (для Подмосковья это 1,4–1,5 метра).
2. На дно засыпается песчано-гравийная подушка (ПГС) слоем 15–20 см и тщательно трамбуется.
3. В лунки строго вертикально устанавливаются профильные трубы. Важно выровнять их верхушки в один горизонтальный уровень до заливки бетона.
4. Заливка бетоном марки М200. Набор прочности занимает около 7 дней.

Альтернатива для деревянных каркасов — использование винтовых свай длиной 2 метра.

Этап 3: Сборка металлического каркаса

После застывания бетона производится обвязка опор по периметру. Затем монтируются несущие фермы. Для навеса 4х4 метра лучше всего подходят треугольные фермы из профильной трубы. Они добавляют конструкции пространственную жесткость, превращая плоскую крышу в жесткий диск, который не сложится при сильном ветре.

Важный нюанс: Все сварные швы после остывания необходимо зачистить, обработать антикоррозийным грунтом (например, ГФ-021) и покрасить атмосферостойкой эмалью. Экономия на защите металла приведет к появлению ржавчины уже через пару сезонов.

Этап 4: Монтаж кровли

Оптимальным материалом является сотовый поликарбонат толщиной 8–10 мм. Он легкий, пропускает мягкий рассеянный свет и отлично гнется.

Правила монтажа, о которых часто забывают новички:

• Ориентация каналов: Сотовые каналы всегда должны располагаться вдоль ската (по направлению стока воды). Если расположить их поперек, внутри скопится конденсат, который разорвет лист при первых заморозках.
• Герметизация торцов: Верхние срезы закрываются сплошной алюминиевой лентой, нижние — перфорированной (чтобы выходил конденсат). Сверху надевается торцевой профиль.
• Крепление: Используются специальные термошайбы с резиновым уплотнителем. Отверстие под саморез сверлится на 2–3 мм больше диаметра ножки шайбы для компенсации теплового расширения.
• Нахлест: Листы стыкуются только на стропилах с использованием соединительного профиля. Нахлест «на сухую» недопустим — крыша потечет.

Идеи интеграции в ландшафт

Навес 4х4 метра дает достаточно пространства для творчества:

• Зона барбекю: Под одной крышей можно разместить мангальную зону и обеденный стол, оставив место для безопасного прохода.
• Летняя кухня: Если сделать одну стену глухой (из профлиста или планкена), а остальные оставить открытыми, получится защищенная от ветра площадка для установки печи или тандыра.
• Автостоянка: Размер 4х4 идеально подходит для компактных городских автомобилей (B-сегмент). Для кроссоверов ширину стоит увеличить хотя бы до 4,5–5 метров, чтобы двери могли открываться полностью.

Строительство такого навеса своими руками займет у бригады из двух человек 3–4 выходных дня, но результат прослужит верой и правдой 15–20 лет, требуя лишь периодического осмотра креплений.
