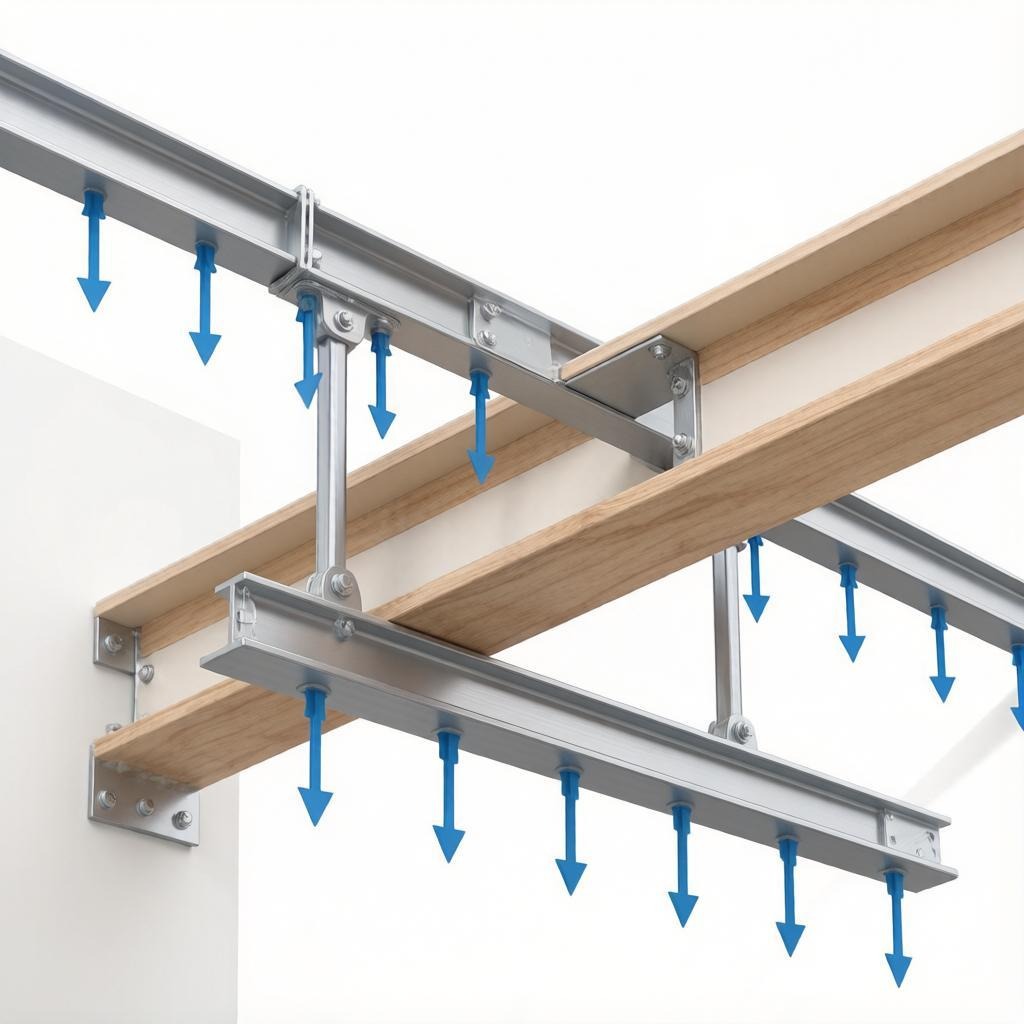

Расчёт нагрузки на навес:

от теории к практике

Навес — это не просто эстетичный элемент экстерьера, но и сложная инженерная конструкция. Чтобы он не обрушился под тяжестью снега, не улетел при порыве ветра и прослужил десятилетия, необходимо грамотно рассчитать все действующие на него силы. Ошибки в расчётах могут привести к деформации, обрушению и, что самое главное, угрозе безопасности.

Ниже приведено подробное руководство по расчёту нагрузок на навес, составленное с учётом российских строительных норм (СП 20.13330.2016 «Нагрузки и воздействия»).

1. Определение исходных данных

Прежде чем приступать к вычислениям, необходимо собрать исходные данные:

• Геометрия: длина, ширина и высота навеса, угол наклона скатов.
• Местоположение: регион строительства (для определения снеговых и ветровых районов).
• Материалы: тип покрытия (поликарбонат, профнастил, металлочерепица), материал несущих ферм и опор.
• Назначение: навес для автомобиля, крыльца или хранения дров (влияет на коэффициент надёжности).

2. Сбор нагрузок

Нагрузка на навес складывается из нескольких составляющих. Рассмотрим основные.

Постоянные нагрузки ($G$)

Это вес самой конструкции, который действует постоянно.

1. Вес покрытия: Зависит от материала и его площади. Например, вес 1 м² сотового поликарбоната толщиной 10 мм составляет около 1.7 кг. Умножаем на площадь навеса.
2. Вес несущего каркаса: Вес металлических ферм, прогонов и опор. Обычно берётся из спецификации материалов проекта.
3. Вес подшивки и водосточной системы (если есть).

Временные (кратковременные) нагрузки ($Q$)

Это нагрузки от внешних воздействий.

Снеговая нагрузка ($S$)

В России это один из самых критичных факторов. Расчёт ведётся по формуле:

Где:

• SgS_gSg​ — нормативный вес снегового покрова на 1 м² горизонтальной поверхности земли. Значение берётся из карты снеговых районов РФ (например, для Москвы Sg≈180S_g \approx 180Sg​≈180 кг/м²).
• $\mu$ — коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие. Зависит от угла наклона ската:
  • При угле до 25° $\mu =1$.
  • При угле от 25° до 60° $\mu$ уменьшается по специальной формуле или таблице (примерно до 0.7).
  • При угле более 60° $\mu =0$ (снег не задерживается).
• $c$ — коэффициент, учитывающий снос снега ветром с наветренной стороны и его скопление в подветренных зонах (для простых навесов часто принимается равным 1).

Ветровая нагрузка ($W$)

Расчёт ветровой нагрузки сложнее и зависит от аэродинамики.

Где:

• w0w_0w0​ — нормативное значение ветрового давления для данного района (из карты ветровых районов РФ).
• $k$ — коэффициент, учитывающий изменение ветрового давления по высоте.
• $c$ — аэродинамический коэффициент. Для навеса с двускатной крышей он положителен с наветренной стороны (давит на крышу) и отрицателен с подветренной (создаёт подъёмную силу).
• $A$ — площадь проекции навеса на плоскость, перпендикулярную направлению ветра.

3. Комбинирование нагрузок

Согласно строительным нормам, расчёт прочности конструкции ведётся по нескольким сочетаниям нагрузок. Для упрощения можно использовать два основных случая:

1. Основное сочетание: Включает постоянные и одна временная нагрузка (либо снеговая, либо ветровая), которая даёт наибольший эффект.

   Ftotal=G+Smax F_{total} = G + S_{max} Ftotal​=G+Smax​
   Ftotal=G+Wmax F_{total} = G + W_{max} Ftotal​=G+Wmax​

   Выбирается большее из двух значений.

2. Особое сочетание: Учитывается действие ветра и снега одновременно, но с понижающими коэффициентами (обычно для проверки на опрокидывание или устойчивость).

4. Проверка несущей способности

Получив итоговую нагрузку (FtotalF_{total}Ftotal​), необходимо проверить элементы конструкции:

• Прочность материала: Напряжение в металле ($\sigma$) не должно превышать расчётного сопротивления материала (RyR_yRy​).
  σ=MW≤Ry⋅γc \sigma = \frac{M}{W} \le R_y \cdot \gamma_c σ=WM​≤Ry​⋅γc​
  Где $M$ — изгибающий момент от нагрузок, $W$ — момент сопротивления сечения балки/фермы, γc\gamma_cγc​ — коэффициент условий работы.
• Прогиб: Конструкция может быть прочной, но слишком гибкой. Прогиб не должен превышать допустимых значений (обычно $L/200$, где $L$ — длина пролёта), иначе покрытие может треснуть или деформироваться.
• Устойчивость опор: Проверка на опрокидывание от ветровой нагрузки и на смятие грунта под опорами.

Пример упрощённого расчёта

Задача: Рассчитать нагрузку на балку навеса для автомобиля в Подмосковье (Москва). Дано: Ширина навеса 4 м. Балка длиной 4 м. Угол наклона ската 30°. Материал покрытия — профнастил НС35.

1. Постоянная нагрузка ($G$):

   • Вес профнастила: ~5 кг/м².
   • Площадь: 4 м * 4 м = 16 м².
   • Вес покрытия: $16\cdot 5=80$ кг.
   • Вес балки (допустим, двутавр №20): ~250 кг.
   • Итого $G\approx 330$ кг.

2. Снеговая нагрузка ($S$):

   • Для Москвы Sg=180S_g = 180Sg​=180 кг/м².
   • Угол наклона 30°, значит $\mu \approx 0.9$.
   • Площадь сбора снега для одной балки — вся площадь навеса: 16 м².
   • Итого $S=180\cdot 0.9\cdot 16=2592$ кг.

3. Итоговая нагрузка (FtotalF_{total}Ftotal​):

   Ftotal=G+S=330+2592=2922 кг F_{total} = G + S = 330 + 2592 = 2922 \text{ кг} Ftotal​=G+S=330+2592=2922 кг

Эта нагрузка (почти 3 тонны) будет распределяться между опорами балки. Полученное значение используется для подбора сечения балки в специализированных калькуляторах или при ручном расчёте по сопромату. Как видно из примера, снеговая нагрузка многократно превышает собственный вес конструкции, что подчёркивает её важность при проектировании навесов в большинстве регионов России.
