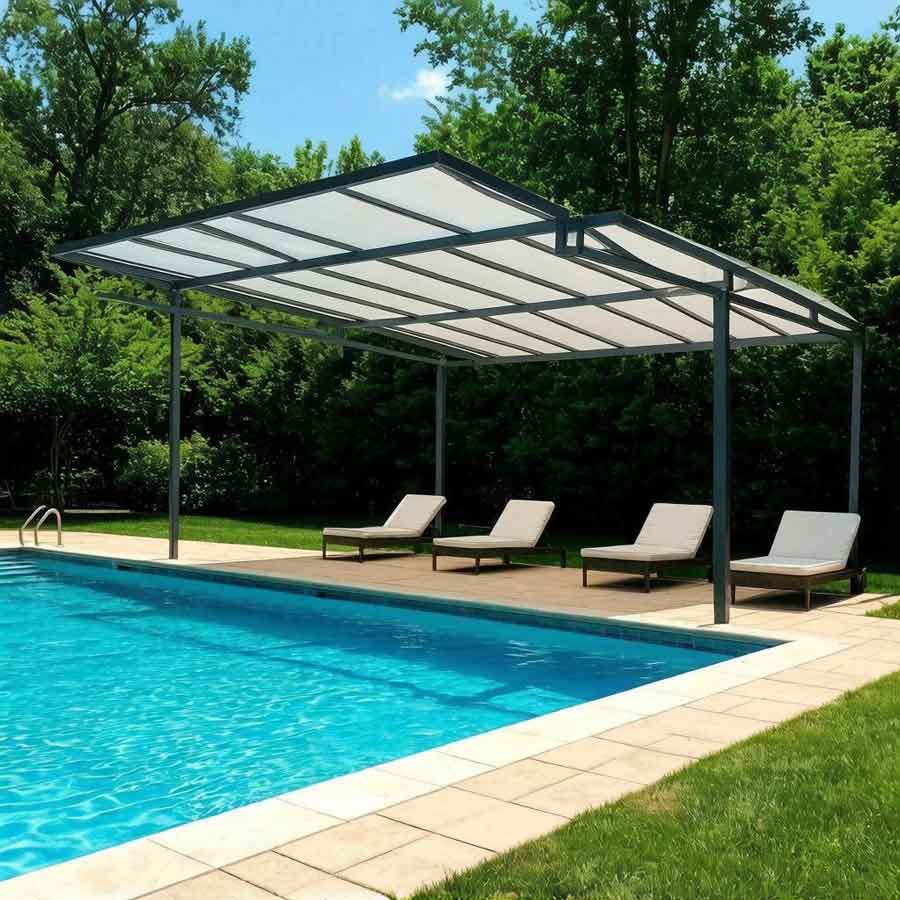

Навес для бассейна из профильной трубы:

полное руководство по проектированию и строительству

Бассейн на загородном участке — это центр притяжения в жаркие дни. Однако открытая чаша быстро загрязняется пылью, листьями и насекомыми, а вода остывает за ночь. Установка навеса решает эти проблемы, превращая обычный водоем в зону комфортного купания с середины весны до глубокой осени. Использование профильной металлической трубы в качестве каркаса делает конструкцию надежной, долговечной и доступной для самостоятельного возведения.

Почему именно профильная труба?

Профильная труба (с квадратным или прямоугольным сечением) является оптимальным выбором для каркасного строительства благодаря ряду преимуществ:

• Высокая жесткость на изгиб. Ребра жесткости позволяют конструкции выдерживать значительные снеговые и ветровые нагрузки без использования массивных балок.
• Удобство монтажа. Плоские грани упрощают стыковку деталей под углом 90 градусов, крепление поликарбоната и обшивки.
• Доступность и цена. Материал продается на любой металлобазе, легко режется и сваривается.
• Эстетика. Строгие геометрические линии металла отлично вписываются в современную архитектуру загородных домов.

Выбор типа конструкции

Перед закупкой материалов необходимо определиться с формой будущего укрытия. Для бассейнов чаще всего используют три варианта:

1. Односкатный навес. Примыкает к дому или высокому забору. Это самый экономичный вариант, требующий минимума материалов. Главное условие — правильный расчет угла наклона ската (не менее 15–20 градусов), чтобы снег не скапливался на крыше.
2. Двускатный навес («домик»). Классическая форма, обеспечивающая отличный сход осадков. Требует более сложной стропильной системы, но выглядит основательно и привычно.
3. Арочный (полукруглый) навес. Самый популярный вариант для уличных бассейнов. Обтекаемая форма обладает лучшей аэродинамикой (ветер огибает конструкцию) и идеально подходит для укладки гибкого сотового поликарбоната. Снег на такой крыше практически не задерживается.

Проектирование и расчеты

Основа безопасности — грамотный чертеж. При расчете металлокаркаса учитываются два главных фактора региона: снеговая и ветровая нагрузка (нормативы прописаны в СП 20.13330).

Рекомендуемые сечения труб:

Шаг между опорами обычно составляет 1,5–2 метра. Если бассейн имеет большую площадь (например, 5х10 метров), вместо простых ферм целесообразно собрать усиленные ферменные конструкции треугольной формы — они распределяют нагрузку эффективнее.

Материалы для кровли

Металлический каркас требует покрытия, которое пропускает свет, удерживает тепло и защищает от ультрафиолета.

• Сотовый поликарбонат толщиной 8–10 мм. Золотой стандарт для навесов. Он легкий, гнется в арку, стоит недорого. Важно располагать листы так, чтобы внутренние ребра сот шли вдоль направления стока воды.
• Монолитный поликарбонат. Выглядит как стекло, выдерживает удары крупного града, но значительно дороже и тяжелее.
• Профилированный лист (профнастил). Дешево и прочно, но создает глубокую тень и эффект «парилки» внутри, поэтому подходит только для зон отдыха у бассейна, но не для накрытия самой чаши.

Этапы строительства своими руками

Процесс возведения типового двускатного или арочного навеса занимает около недели.

Шаг 1: Подготовка основания

Для стационарного бассейна площадка должна быть ровной. Сами стойки нельзя просто ставить на землю. Необходимо залить точечные бетонные фундаменты глубиной ниже уровня промерзания грунта (для средней полосы России — около 1,2–1,4 метра). В ямы устанавливается гильза из рубероида, опускается стойка, выравнивается по уровню и заливается бетоном марки М200. К нижней части стоек рекомендуется приварить опорные пятки (металлические квадраты 150х150 мм) для распределения веса.

Шаг 2: Сборка металлического каркаса

После застывания бетона (7–10 дней) производится монтаж:

1. Установка вертикальных стоек.
2. Приварка верхней обвязки по периметру.
3. Сборка ферм на земле. Ферма состоит из верхнего и нижнего поясов (труба 40х20 мм) и внутренних раскосов (труба 20х20 мм). Готовые секции поднимаются наверх и привариваются к обвязке.
4. Все сварные швы зачищаются болгаркой, конструкция обезжиривается и грунтуется антикоррозийным составом (ГФ-021 или аналоги).

Шаг 3: Монтаж кровли

Листы поликарбоната монтируются защитной пленкой наружу (она предохраняет от УФ-излучения, ее снимают только после завершения работ).

• Отверстия под саморезы сверлятся чуть большего диаметра, чем ножка термошайбы.
• Крепление осуществляется специальными кровельными саморезами с EPDM-прокладкой.
• Торцы листов обязательно закрываются перфорированной лентой и торцевым профилем, чтобы внутрь сот не попадала влага, пыль и не заводились мошки.

Шаг 4: Защита и декор

Металл можно покрасить молотковой эмалью или порошковой краской в цвет забора или оконных рам. Пространство между стойками часто зашивают прозрачным поликарбонатом снизу (на высоту 50–80 см) — это отсекает ветер, сохраняя обзор на участок.

Типичные ошибки при строительстве

1. Игнорирование теплового расширения. Поликарбонат меняет размеры при перепадах температур. Если затянуть саморезы слишком сильно, летом лист пойдет волнами или треснет зимой.
2. Слишком тонкий металл. Использование трубы со стенкой 1,5 мм для основных несущих столбов приведет к деформации каркаса уже через пару зим.
3. Отсутствие свесов. Кровля должна выступать за периметр бассейна минимум на 50–70 см, иначе косой дождь будет заливать воду в чашу.
4. Экономия на герметизации торцов. Открытые соты поликарбоната — это прямой путь к появлению плесени внутри листа и его преждевременному помутнению.

Навес из профильной трубы — это инженерное сооружение, которое при правильном подходе прослужит 15–20 лет, защищая ваш отдых от непогоды и лишних хлопот с очисткой воды.
