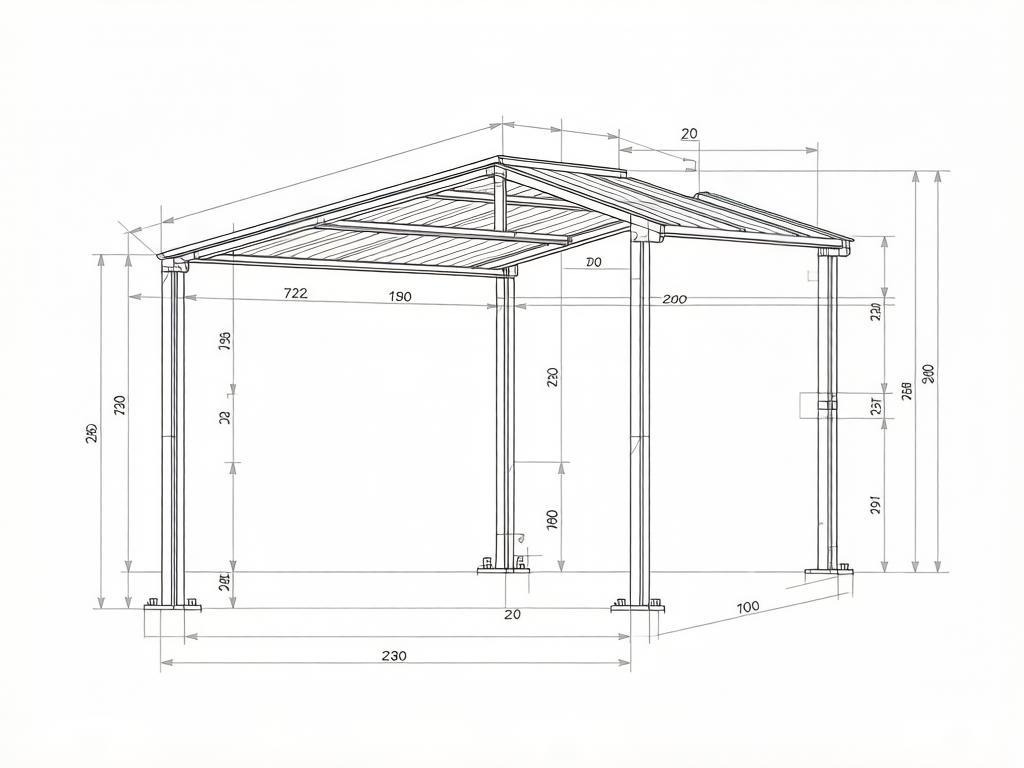

Как рассчитать нагрузку на каркас навеса: пошаговое руководство

Построить надежный и долговечный навес невозможно без грамотного инженерного расчета. Ошибки на этом этапе могут привести к обрушению конструкции под тяжестью снега или при сильном ветре. Расчет нагрузки на каркас — это определение всех внешних сил, которые будут воздействовать на конструкцию, и подбор сечений элементов, способных им противостоять.

Ниже приведена пошаговая инструкция по самостоятельному расчету нагрузок для типового навеса.

1. Определение исходных данных и сбор нагрузок

Первым делом необходимо определить, где будет стоять навес. От географического положения зависят ключевые нормативные значения: вес снегового покрова и сила ветра. В России основным документом для таких расчетов является СП 20.13330.2016 «Нагрузки и воздействия».

Вам понадобятся следующие данные:

• Район строительства: для определения веса снегового покрова (кг/м²).
• Ветровой район: для определения давления ветра (кПа).
• Габариты навеса: длина, ширина, высота.
• Угол наклона кровли: критически важный параметр для расчета снеговой нагрузки.
• Тип местности: открытая (поле, берег), пригородная (застроенная зона) или городская (плотная застройка).

2. Расчет постоянной нагрузки

Это вес самой конструкции, который действует на каркас постоянно.

• Вес кровельного покрытия: металлочерепица, профлист, поликарбонат или ондулин имеют разный вес. Например, 1 м² профлиста толщиной 0.5 мм весит около 5 кг.
• Вес стропильной системы и обрешетки: вес деревянных балок и досок.

Пример: Если площадь кровли 40 м², а вес 1 м² покрытия вместе с обрешеткой составляет 15 кг, то постоянная нагрузка будет: 40 м2×15 кг/м2=600 кг40 \text{ м}^2 \times 15 \text{ кг/м}^2 = 600 \text{ кг}40 м2×15 кг/м2=600 кг

3. Расчет временной снеговой нагрузки

Снеговая нагрузка ($S$) рассчитывается по формуле: S=Sg×μS = S_g \times \muS=Sg​×μ

Где:

• SgS_gSg​ — нормативный вес снегового покрова на горизонтальной поверхности земли для вашего региона (берется из карты в СП 20.13330). Например, для Московской области это около 180 кг/м².
• $\mu$ — коэффициент перехода от веса снегового покрова на земле к нагрузке на наклонной кровле. Он зависит от угла наклона крыши.

Коэффициент $\mu$:

• Для углов до 25° $\mu =1$. Вся снеговая масса давит на кровлю.
• Для углов от 25° до 60° $\mu$ уменьшается по специальной таблице (в среднем от 0.7 до 0.9).
• Для углов более 60° $\mu =0$. Снег не задерживается и не создает расчетной нагрузки.

Пример: Угол наклона кровли вашего навеса — 30°. Для этого угла $\mu \approx 0.85$. S=180 кг/м2×0.85=153 кг/м2S = 180 \text{ кг/м}^2 \times 0.85 = 153 \text{ кг/м}^2S=180 кг/м2×0.85=153 кг/м2 Для площади в 40 м² общая снеговая нагрузка составит: 40 м2×153 кг/м2=6120 кг40 \text{ м}^2 \times 153 \text{ кг/м}^2 = 6120 \text{ кг}40 м2×153 кг/м2=6120 кг

4. Расчет ветровой нагрузки

Ветровая нагрузка ($W$) действует горизонтально, пытаясь опрокинуть или сдвинуть навес. W=W0×c×kW = W_0 \times c \times kW=W0​×c×k

Где:

• W0W_0W0​ — нормативное значение ветрового давления для вашего района (также берется из СП).
• $c$ — аэродинамический коэффициент. Для навеса с наветренной стороны он положителен (давит на крышу), а с подветренной — отрицателен (создает подъемную силу).
• $k$ — коэффициент, учитывающий изменение ветрового давления по высоте.

Ветровая нагрузка рассчитывается отдельно для опрокидывания и для сдвига по фундаменту.

5. Определение суммарной (расчетной) нагрузки

Все виды нагрузок не действуют одновременно с максимальной силой. Согласно нормам, они комбинируются с определенными коэффициентами надежности (γf\gamma_fγf​), которые обычно больше единицы (например, 1.1 для постоянных и 1.4 для временных).

Расчетная нагрузка (FрасчF_{расч}Fрасч​) определяется по одной из комбинаций, например: Fрасч=γfпостоян×G+γfснег×SF_{расч} = \gamma_f^{постоян} \times G + \gamma_f^{снег} \times SFрасч​=γfпостоян​×G+γfснег​×S

Полученное значение — это та сила, на которую должен быть рассчитан каждый элемент каркаса (стойки, фермы, балки).

Практические рекомендации и типичные ошибки

1. Запас прочности. Никогда не проектируйте каркас "впритык". Всегда закладывайте коэффициент запаса не менее 1.2-1.5 сверх расчетного значения.
2. Сечение стоек. Стойки — самые нагруженные элементы. Для навеса шириной до 6 метров часто используют профильную трубу 50х50х3 мм или брус 100х100 мм. При больших пролетах или в снежных регионах сечение необходимо увеличивать.
3. Фундамент. Легкий навес на забетонированных "столбиках" может быть опрокинут ветром или сдвинут силами морозного пучения грунта. Фундамент должен быть рассчитан не только на вертикальную нагрузку от веса, но и на выдергивающие и опрокидывающие моменты.
4. Связи. Для придания жесткости каркасу обязательно используйте диагональные связи (раскосы) и ветровые связи между крайними стойками.
5. Игнорирование снега. Самая частая ошибка — недооценка снеговой нагрузки в регионах с обильными осадками. Если угол кровли небольшой, она работает как "снегорез", и нагрузка может быть огромной.

Если вы не уверены в своих силах или навес имеет сложную форму, большую площадь или будет примыкать к дому (создавая дополнительную нагрузку на стену), настоятельно рекомендуется обратиться к профессиональному инженеру-конструктору для выполнения точного расчета в специализированном ПО.
